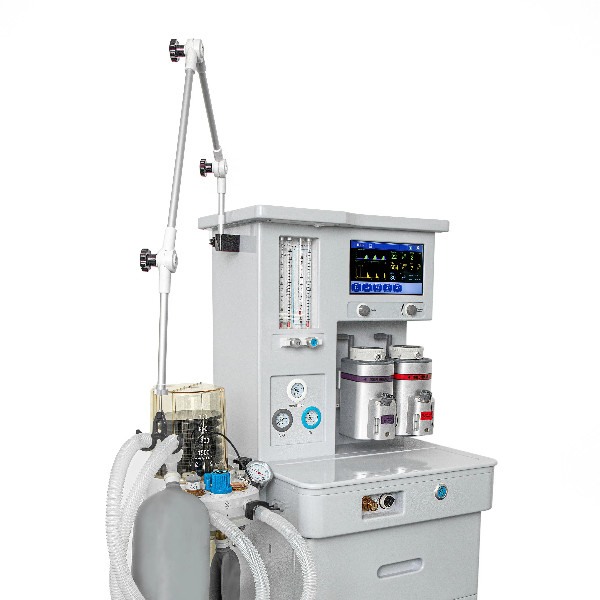

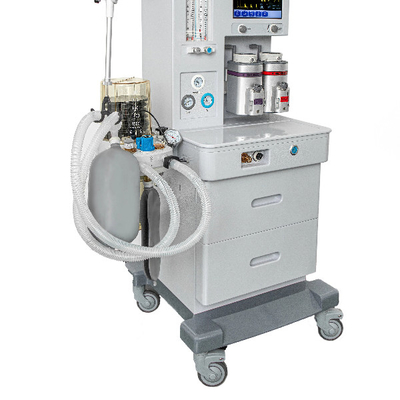

Anästhesie-Maschine integrierte Atmungsschaltung mit APL-Ventil

Anästhesie-Maschine integrierte Atmungsschaltung mit APL-Ventil
Anästhesie-Maschine integrierte Atmungsschaltung mit APL-Ventil Anästhesie-Maschine integrierte Atmungsschaltung mit APL-Ventil Anästhesie-Maschine integrierte Atmungsschaltung mit APL-Ventil

Großes Bild :  Anästhesie-Maschine integrierte Atmungsschaltung mit APL-Ventil

Produktdetails:
Herkunftsort: China
Markenname: Biovantion
Zertifizierung: CE
Modellnummer: NewBright A6
Zahlung und Versand AGB:
Min Bestellmenge: 1
Preis: Verhandlungsfähig
Verpackung Informationen: Ausgestopft
Lieferzeit: 7-15 Tage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 100

Anästhesie-Maschine integrierte Atmungsschaltung mit APL-Ventil

Beschreibung
Modell: NewBright A6 Umgebungstemperatur: 10 °C bis 40 °C
Motorleistung ((W): ≤ 80 % Typ des Motors: 96 kPa ∼ 104 kPa
Gas Versorgung: O2 Bereich des Eingangsdrucks: 280 kPa ≈ 600 kPa
Stromversorgung: Wechselstrom 220 V、50 Hz Notfallbatterie: 5RF/F5AL250V
Hervorheben:

Ausgezeichnete Anästhesie-Maschine

,

Integrierte Atmungs-Anästhesie-Maschine

,

APL Ventil-Anästhesie-Maschine

Anästhesie-Maschine integrierte Atmungsschaltung mit APL-Ventil 0

Anästhesie-Maschine integrierte Atmungsschaltung mit APL-Ventil 1

Anästhesie-Maschine




1.Technische Spezifikation

3.1 Betriebsmodus: Kreislauf geschlossen, halb geschlossen, halb offen.

3.2 Gasbedarf: Medizinische O2und medizinische N2O mit einem Druck von 280 kPa ∼ 600 kPa.

3.3 Der Druckwertfehler beträgt nicht mehr als ± 4% der vollen Kalibrierung.

3.4 O2und N2O sind beide mit spezifizierten Druckreglern ausgestattet, die über ein Sicherheitsventil verfügen.

3.5 Wenn der Sauerstoffgasquelldruck, der in die Anästhesie-Maschine gelangt, mindestens 200 ± 50 kPa beträgt, wird ein Alarm klingt, der mehr als 7 Sekunden anhält.

3.6 Der Durchflussmessbereich von O2.N2O ist:0.1 L/min 10 L/min

3.7 Der Durchflussmesser ist mit O2- Ich weiß.N2O-Verhältnis-Steuervorrichtung, um sicherzustellen, dass die Sauerstoffkonzentration mindestens 25% beträgt

3.8 Schnelle Sauerstoffzufuhr: 25 L/min 75 L/min

3.9 Anästhetisches Gaskonzentrationsbereich des Verdampfers: 0% ± 5%, Konzentrationsfehlerbereich zwischen -20% und +30% und darf -5% bis +7 nicht überschreiten.5% der Höchstmenge (vorbehaltlich einer höheren Anzahl).

3.10 Anästhesieventilator

3.10.1 Lüftungsmodus: IPPV, SIPPV, SIMV, manuell.

3.10.2 Atemfrequenz: 2 mal/min, ~ 99 mal/min, zulässiger Fehler: ± 15%.

3.10.3 Intermittierende obligatorische Lüftungsfrequenz: 2 bis 20 Mal/min, zulässiger Fehler: ±15%.

3.10.4 I: E ist 2:1 ̇1:8, zulässiger Fehler:15%

3.10.5 Flutvolumenbereich: 50 ml bis 1500 ml, zulässiger Fehler: 100 ml und unter ± 20 ml, der Rest ± 15%.

3.10.6 Flutvolumenanzeigungsbereich: 20 ml ~ 1500 ml, zulässiger Fehler: 100 ml und ± unter 20 ml, die restlichen ± 15%.

3.10.7 Druckbereinigungsbereich für den Einatmen des Auslösers: -10 cmH2O 20 cmH2O, zulässiger Fehlerbereich: ± 2 cmH2O oder ± 10% (je nach höherer Zahl).

3.10.8 Positiver Endatmungsdruck:2 ¢ 20 cmH2O, zulässiger Fehler: ± 2 cmH2O 或±20% (je nachdem, welche Zahl größer ist).0 bedeutet, dass diese Funktion geschlossen wird.

3.10.9 Kennzeichen: Jeder hundertste Atemzug ist ein tieferer Atemzug, wobei die Einatmung 1,5 Mal höher ist als der eingestellte Wert.

3.10.10 Höchstsicherheitsdruck: ≤ 12,5 kPa.

3.10.11 Druckgrenze: 10°60 cmH2O und zulässiger Fehlerbereich: ± 2 cmH2O oder ± 10% (je nach höherer Zahl).

3.10.12 Lufttraumalarm: Höherer Lufttraumabstand Alarmwert Einstellungsbereich 560cmH2O, zulässiger Fehler: ± 2cmH2O, oder ± 20% (je nach höherer Zahl), wenn der Luftdruckwert den Alarmwert erreicht, wird sofort ein Alarm ausgelöst; und Grenzwertbereich für Alarmwerte für niedrigen Luftdruck: 050cmH2O,zulässiger Fehlerbereich: ± 2 cmH2O, oder ± 20% (je nach höherer Zahl)

3.10.13 Ventilationsalarm: oberer Ventilationsgrenzwert Alarmbereich: 1 ′ 20 L/min, zulässiger Fehlerbereich: ± 20%; unterer Ventilationsgrenzwert Alarmbereich: 0 ′ 19 L/min, zulässiger Fehlerbereich:± 20%.

3.10.14 Gezeitenvolumen-Alarm:Oberflächlicher Gezeitenvolumen-Grenzwert-Alarm-Anpassungsbereich 100-1500 ml, zulässiger Fehlerbereich: ± 20%; unterflächlicher Gezeitenvolumen-Grenzwert-Alarm-Anpassungsbereich 0-1400 ml,zulässiger Fehlerbereich ± 20%.

3.10.15 Sauerstoffkonzentrationsalarm: Bereich der Anpassung des oberen Sauerstoffkonzentrationsgrenzwertes des Alarms 21% bis 99%, zulässiger Fehlerbereich: ±5%;Bereich der Anpassung des Grenzwertes des Alarms der niedrigen Sauerstoffkonzentration:18% bis 80%, zulässiger Fehlerbereich: ± 5%.

3.10.16 Erstickungswarnsignal: Der Warnsignal wird in 15 ± 5 s bei einem Druck, der konstant über 10 cmH liegt, ausgelöst.20 und Flutvolumen unter 120 m.

3.10.17 Rohrfallmelder: Der Melder startet in 15 ± 5 s, wenn der Druck konstant unter 2 cmH liegt.2Oh, das ist...

3.10.18 Kontinuierlicher Hochdruck-Alarm: Wenn der Anästhesie-Atemschaltkreislauf weiterhin einen Druck von mehr als 25 cm H2O aufweist und in 15+1 Sekunden immer einen Alarm mit hoher Priorität sendet.

3.10.19 Alarm bei niedriger Batterie (falls mit Batterie ausgestattet): Wenn die Standby-Leistung unter DC14 V liegt, sendet er einen Alarm, zulässiger Fehlerbereich: ± 0,5 V.

3.10.20 Notfall-Batterie-Betriebswarnung (falls mit Batterie ausgestattet): Nach Ausschalten der Wechselstrom- und Gleichstromversorgung kann die Notfallbatterie den Ventilator mindestens 30 Minuten lang am Laufen halten.mit Alarmgeräusch

3.10.21 Visuelles Alarmsignal: Das Alarmsignal bleibt ununterbrochen, wenn der Alarmzustand nicht entfernt wird; die Dämpfzeit des Schallsignals beträgt weniger als 120 s.

3.10.22 Überwachungsbereich:

Überwachungsbereich des Luftdruckes: -20~80cmH2O, zulässiger Fehlerbereich: ±2cmH2O oder ±10% (je nach höherer Zahl)

Überwachung des Lüftungsvolumens: 0 bis 30 L/min, zulässiger Fehler: ±15%.

Sauerstoffkonzentrationsüberwachungsbereich: 15%~100%, zulässiger Fehlerbereich: ± 2,5% Volumenprozentsatz + Gaskonzentration2,5 %

3.10.23 Der Lärm der Anästhesie-Maschine unter normalen Arbeitsbedingungen darf nicht größer als 65 dB ((A) sein.

2. Größe und Gewicht



2.1 Größe:

880 mm × 620 mm × 1420 mm

2.2 Gewicht:

125 kg

3Installation und Anpassung



3.1 Vorbereitung vor der Montage

  1. Bestätigen Sie, dass die Anästhesie-Maschine und ihre Anhänge intakt sind, und die Produkte im Verpackungsbehälter sind die gleichen wie in der Versandliste erforderlich.Sie sollten die Verpackungsanlage und die stoßdichte Dichtung gut aufbewahren..

2. Atmungsanlage basierend auf der Bedienungsanleitung.

3- Überprüfen Sie, ob Sie sich mit dem Arbeitsprinzip, den Strukturmerkmalen und dem Bedienfeld der Betäubungsmaschine und der Gasquelle der medizinischen Druckmaschine vertraut sind.2und N2O um zu überprüfen, ob der Druck den Anforderungen von 280~600 kPa entspricht.die Leistung des Dekompressors ist gut oder nicht, ist die Installation richtig oder nicht.

4Überprüfen Sie, ob die Wechselstromversorgung der Anästhesie-Maschine mit einer einzigen Phase die Anforderungen von 220 V, 50 Hz erfüllt und eine gute Schutzerdung hat.Auch sollten Sie bestätigen, dass die Notfall-Speicherbatterie gut angeschlossen wurde.

3.2 Installation der Betäubungsmaschine

  1. Anbringung von Lkw: Zwei Lkw mit Verriegelungseinrichtung sollten an der Vorderseite der Maschine und zwei ohne Verriegelungseinrichtung an der Rückseite angebracht werden.
  2. Schieben Sie den Maschinenrahmen in die gewünschte Position und setzen Sie die Verriegelungsvorrichtung auf die Truckles, um sie stabil zu machen.
  3. Installieren Sie den Verdampfer an seiner eigenen Halterung an der Anästhesieanlage und befestigen Sie den Verdampfer, indem Sie die sechsseitige Schraube befestigen.

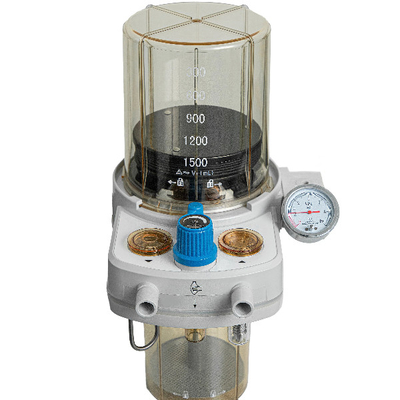

  4. Die integrierte Anästhesie Atmungsschaltung an der Klammer befestigen, die auf der linken Seite liegt, durch einen Stützarm (gleichenfalls der Stecker des Drucksignals,Frischgas-Ausstoß und schnelle Sauerstoffversorgung sind gut miteinander verbunden)Dann schließen Sie den Gasbehälter an.
  5. Die Sauerstoffkonzentrationssonde sollte an der Sonde-Schnittstelle zur Überwachung der Sauerstoffkonzentration in einem integrierten Anästhesieatmungskreislauf (siehe Abbildung 2) installiert werden.und dann verbinden Sie die Sauerstoffkonzentration Probenahme Signalleitung auf der linken Seite der Anästhesie-Maschine mit der Sauerstoffkonzentration Sonde.
  6. Der Durchflusssensor-Luftkanal sollte am Ausatmungsanschluss im Anästhesieatmungskreislauf eingebaut werden.und platzieren Sie das Stromsignal photoelektrische Karte an der Seite der Anästhesie-Maschine in der Mitte des Stromsensor-Luftkanals.
  7. Die Montage des Sauerstoffkonzentrationssensors ist wie in Abbildung 3 dargestellt.Einfügen Sie den Sauerstoffkonzentrationssensor Probenahmeanschluss an der Seite der Anästhesie-Maschine in den Sauerstoffkonzentrationssensor. wenn der Sauerstoffkonzentrationssensor beschädigt ist oder nach dem Gebrauch herausgezogen wird, und der Standby-Stecker in die Position des Sauerstoffkonzentrationssensors eingesetzt werden könnte.
  8. Anschließen Sie zwei Atemschläuche in den Y-förmigen Steckverbinder (spezialisiert auf Einstellung), einen anschließen Sie an den Atemschaltkreislauf,Die andere Verbindung mit dem Ausatmungs-Port der Anästhesie Atemkreis durch den DurchflusssensorDer Y-förmige Steckverbinder ist mit einem simulierten Lungen- oder Gasbehälter verbunden.
  9. Verbinden Sie die Anästhesie-Maschine mit dem komprimierten O2und N2O-Quelle durch Gaseingang.
  10. Stecken Sie den Anästhesieapparat in die AC 220V 50HZ Steckdose mit gut geerdeter individueller AC-Basis.
